Mitsubishi ASX 2014 iš JAV – galinio rūko žibinto montavimas ir teisingas pajungimas

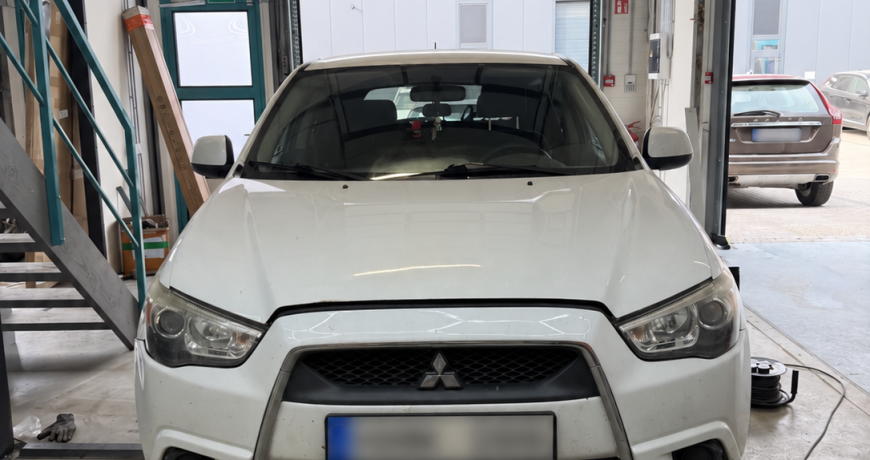

Į mūsų dirbtuves Vilniuje atvyko 2014 metų Mitsubishi ASX, JAV rinkoje parduodamas kaip Mitsubishi Outlander Sport. Automobilyje jau buvo įrengtas galinis rūko žibintas, tačiau jo valdymas neatitiko techninių reikalavimų, todėl automobilis nepraėjo techninės apžiūros.

Montuojant galinį rūko žibintą neužtenka tiesiog paduoti į jį pliusą ir minusą per paprastą jungiklį. Žibintas turi būti prijungtas taip, kad veiktų pagal numatytą automobilio apšvietimo sistemos logiką.

Kodėl neužtenka paprasto jungiklio?

Paprasčiausias būdas – prijungti galinį rūko žibintą per įprastą fiksuojamą jungiklį. Tačiau toks sprendimas turi keletą problemų:

• žibintą galima įjungti nepriklausomai nuo automobilio išorinio apšvietimo;
• jis gali likti įjungtas išjungus automobilio šviesas;
• vėl įjungus degimą arba šviesas, žibintas gali įsijungti automatiškai;
• salone gali nebūti aiškios veikimo indikacijos;
• naudojamas paprastas jungiklis be galinio rūko žibinto simbolio;
• neteisingai įrengta sistema gali tapti techninės apžiūros nepraėjimo priežastimi.

Būtent tokia situacija buvo su šiuo Mitsubishi ASX – galinis rūko žibintas buvo sumontuotas, tačiau jo valdymas ir veikimo logika buvo netinkami.

Kaip turi veikti galinis rūko žibintas?

Teisingai įrengta galinio rūko žibinto sistema turi veikti taip:

• galinį rūko žibintą galima įjungti tik tada, kai įjungtas leidžiamas automobilio išorinis apšvietimas;
• išjungus pagrindines automobilio šviesas, galinis rūko žibintas taip pat turi išsijungti;
• vėl įjungus šviesas, rūko žibintas neturi įsijungti savaime;
• vairuotojas turi jį įjungti iš naujo atskiru paspaudimu;
• salone turi aiškiai veikti galinio rūko žibinto įjungimo indikacija;
• turi būti naudojamas tam skirtas mygtukas su galinio rūko žibinto simboliu.

Išmanioji relė ir nefiksuojamas mygtukas

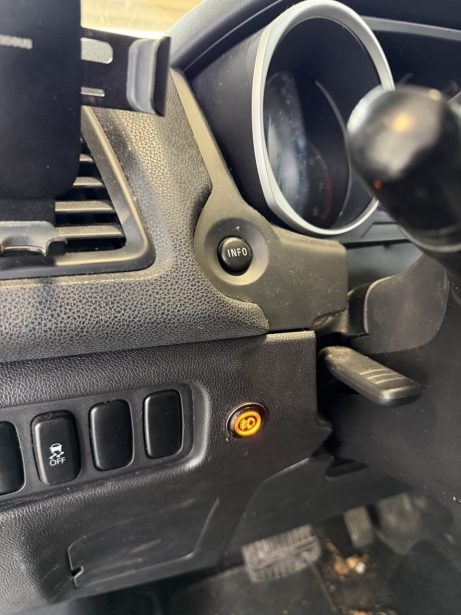

Šiam automobiliui sumontavome išmaniąją impulsinę relę ir nefiksuojamą mygtuką su galinio rūko žibinto simboliu.

Trumpai paspaudus mygtuką, išmanioji relė įjungia galinį rūko žibintą. Paspaudus mygtuką dar kartą, žibintas išjungiamas. Mygtuke įrengta indikacija aiškiai parodo vairuotojui, kada galinis rūko žibintas veikia.

Relės valdymas buvo susietas su automobilio apšvietimo grandine. Išjungus pagrindines šviesas, galinis rūko žibintas taip pat automatiškai išsijungia. Vėl įjungus šviesas, jis savaime neįsijungia – vairuotojas turi dar kartą paspausti mygtuką.

Tokia veikimo logika neleidžia netyčia palikti įjungto ryškaus galinio rūko žibinto ir atitinka šios apšvietimo sistemos paskirtį.

Saugus elektros grandinės pajungimas

Galinis rūko žibintas maitinamas per atskirą, saugikliu apsaugotą grandinę. Salone sumontuotas mygtukas neperduoda visos žibinto srovės – jis tik siunčia valdymo impulsą išmaniajai relei.

Tokiu būdu sumažinama mygtuko ir salono laidų apkrova, o pati žibinto grandinė apsaugoma tinkamai parinktu saugikliu.

Baigus montavimo darbus patikrinome:

• galinio rūko žibinto įjungimą ir išjungimą;
• mygtuko indikacijos veikimą;
• automatinį žibinto išjungimą kartu su pagrindinėmis šviesomis;
• apsaugą nuo savaiminio pakartotinio įsijungimo;
• visos elektros grandinės veikimą.

JAV automobilio paruošimas techninei apžiūrai

JAV rinkai skirtuose automobiliuose galinio rūko žibinto dažnai nebūna, todėl prieš registraciją ir techninę apžiūrą jį tenka įrengti papildomai.

Tačiau svarbu ne tik sumontuoti raudoną žibintą automobilio gale. Reikia tinkamai įrengti jo elektros grandinę, saugiklį, valdymo relę, indikaciją ir teisingai veikiančią valdymo logiką.

KTS Group atliekame automobilių elektros instaliacijos diagnostiką ir remontą, papildomos apšvietimo įrangos montavimą bei JAV rinkai skirtų automobilių pritaikymą Europos reikalavimams.

Taip pat galite peržiūrėti mūsų atliktą Audi A4 B7 galinio žibinto elektros instaliacijos remontą.

Reikalingas galinio rūko žibinto montavimas Vilniuje?

Patikrinsime esamą pajungimą ir įrengsime saugiai bei tinkama valdymo logika veikiantį galinį rūko žibintą.
