BMW 120 E87 elektronikos gedimas: vandeniu užlietas parkavimo sistemos blokas

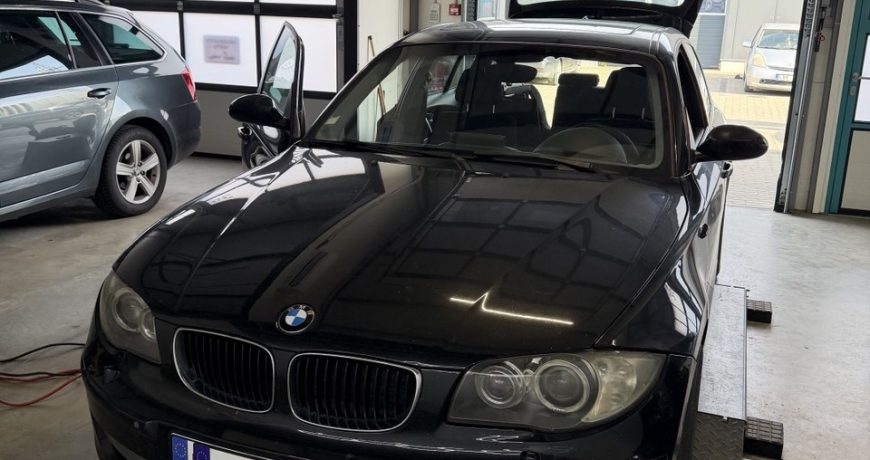

Į mūsų servisą Vilniuje atvyko BMW 120 E87, kuriame vienu metu pasireiškė keli neįprasti elektronikos gedimai. Prietaisų skydelyje užsidegdavo daugybė įspėjamųjų lempučių, skydelis mirgėdavo, parkavimo sistema neveikė, o ekrane nuolat pasirodydavo pranešimas „Electronics failure“.

Nors pagal simptomus galėjo atrodyti, kad sugedo prietaisų skydelis arba keli skirtingi automobilio valdymo blokai, atlikus išsamią BMW diagnostiką buvo nustatyta viena pagrindinė visų problemų priežastis.

Vanduo į bagažinę pateko per galinį žibintą

Patikrinus automobilį buvo aptikta, kad pro nesandarią galinio žibinto vietą į bagažinę pateko vandens. BMW E87 parkavimo sistemos valdymo blokas – PDC blokas – sumontuotas žemai bagažinės dalyje, todėl susikaupęs vanduo pasiekė jo korpusą ir elektroninę plokštę.

Drėgmė elektroniniame bloke sukėlė trumpąjį jungimą. Sugedęs PDC blokas ne tik išjungė parkavimo sistemą, bet ir pradėjo trikdyti automobilio duomenų perdavimo tinklo darbą.

Sugedęs PDC blokas trumpino K-CAN ryšio liniją

BMW valdymo blokai tarpusavyje bendrauja CAN duomenų magistralėmis. Šiuo atveju vandeniu pažeistas parkavimo sistemos blokas trumpino K-CAN ryšio liniją. Dėl to kiti automobilio moduliai negalėjo stabiliai keistis informacija.

Kai vienas valdymo blokas sutrikdo visos CAN magistralės darbą, gali atsirasti daugybė iš pirmo žvilgsnio tarpusavyje nesusijusių simptomų:

• prietaisų skydelyje įsižiebia daugybė įspėjamųjų lempučių;
• mirga arba trumpam išsijungia prietaisų skydelis;
• nuolat pasirodo pranešimas „Electronics failure“;
• neveikia parkavimo davikliai;
• diagnostikoje registruojamos ryšio su skirtingais valdymo blokais klaidos;
• atskirų komforto sistemų veikimas tampa nestabilus.

Todėl tokiais atvejais neužtenka vien perskaityti ir ištrinti klaidų kodus. Būtina patikrinti CAN magistralės būklę, nustatyti ryšį trikdantį valdymo bloką ir išsiaiškinti tikrąją jo gedimo priežastį.

BMW E87 elektronikos gedimo diagnostika

Diagnostikos metu buvo patikrintas ryšys su automobilio valdymo blokais, CAN linijos veikimas ir bagažinėje sumontuota elektronika. Atjungus pažeistą PDC bloką, K-CAN magistralės darbas stabilizavosi, prietaisų skydelio mirgėjimas ir chaotiškai atsirandančios klaidos išnyko.

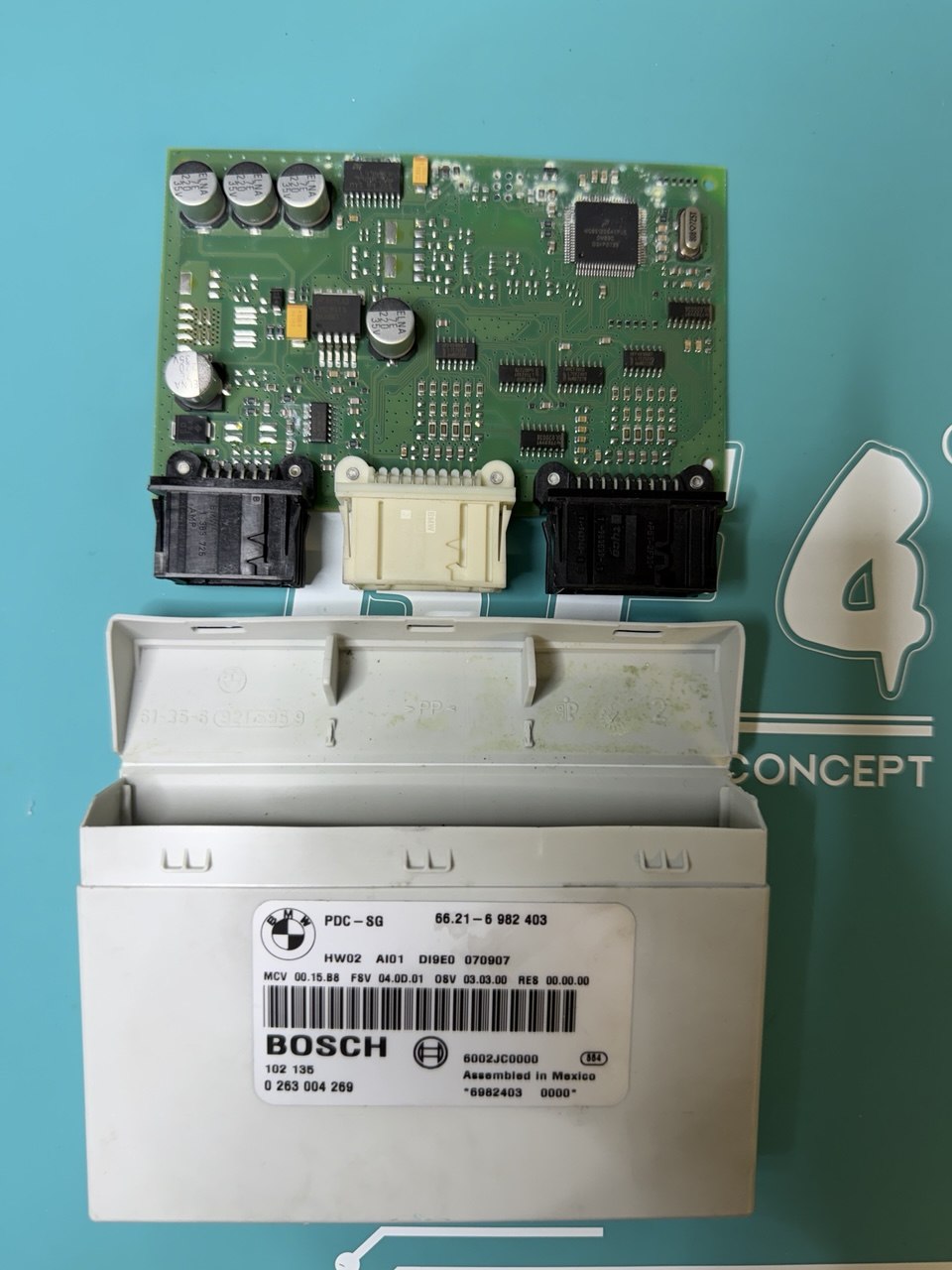

PDC blokas buvo išardytas ir patikrinta jo elektroninė plokštė. Tokiu atveju svarbu ne tik pašalinti gedimą, bet ir sutvarkyti vandens patekimo vietą. Jeigu galinio žibinto sandarumas neatkuriamas, į bagažinę vėl patekęs vanduo gali sugadinti suremontuotą ar pakeistą valdymo bloką.

Kodėl vandens pažeidimus reikia šalinti nedelsiant?

Net jeigu pradžioje elektronika veikia su pertrūkiais, ant plokštės likusi drėgmė ir prasidėjusi korozija toliau pažeidžia kontaktus, takelius bei elektroninius komponentus. Vien tik išdžiovinti užlietą bloką dažniausiai nepakanka – būtina jį išardyti, tinkamai išvalyti ir patikrinti.

Laiku atliktas automobilio elektronikos remontas gali padėti išsaugoti originalų valdymo bloką ir išvengti papildomų gedimų. Jeigu blokas pažeistas nepataisomai, parenkamas tinkamas pakaitinis modulis, o prireikus atliekamas jo kodavimas arba programavimas.

BMW elektronikos diagnostika ir remontas Vilniuje

Jeigu jūsų BMW prietaisų skydelyje netikėtai užsidegė daugybė klaidų, mirga skydelis, neveikia parktronikai arba rodomas pranešimas „Electronics failure“, tai nebūtinai reiškia, kad vienu metu sugedo keli valdymo blokai. Problemą gali sukelti vienas vandeniu pažeistas modulis, sutrikdantis visos CAN magistralės darbą.

Atliekame BMW elektronikos diagnostiką, CAN ryšio linijų patikrą, valdymo blokų remontą, programavimą ir kodavimą.
